一體化振動變送器測量信號的轉化方法分析

　　現代工業上的振動變送器的信號轉化方法許多，依據需求的不同總會的不同的方法的呈現，一起現在技能的更新，更多的技能的誕生，今天一體化振動變送器小編為您具體介紹下不同信號轉化方法的的振動測量的方法

　　可分為(1)機械法、(2)光學法、(3)電測法

　　由于篇幅的約束，關于比較傳統的機械法在此就不做評論，說說光學法與電測法的不同：

　　1、光學法

　　利用光杠原理、讀書顯微鏡、光波干與原理、激光多普勒效應

　　不受電磁聲攪擾，測量精確度高。適于對質量小及不易裝置傳感器的試件做非觸摸測量，在精細測量和傳感、測振儀表中用的比較多

　　2、電測法

　　將被測試件的振動量轉化成電量，然后用電量測試儀器

　　靈敏度高，頻率范圍及線性范圍寬，便于分析和遙測，但易受電磁聲攪擾。這是現在廣泛選用的方法

　　現在廣泛運用的是電測法測振。以電測法為根底所畫的振動測量體系的結構圖，該振動體系由被測目標、激勵設備、振動傳感器與測量設備、振動分析設備和顯現機記錄設備所組成。

　　為此小編就為大家推薦兩組常見的旋轉機器振動測量方法：

　　1、相對振動測量

　　相對振動測量是轉子相關于軸承的快速運動，它是監測裝有滑動軸承轉子狀況的重要目標。為了正確的測量軸心軌道，必須在測量點距離90度角裝置兩個CZ600電渦流位移傳感器探頭。在整個機組上，要求把探頭裝置在同一平面上，一起從單個平面的運動，還能夠提供附加的維護。探頭要裝置在靠近軸承的當?shù)�，這樣，由探頭所測得的最大振動位移量，實際上就和在軸承中發作的振動位移相同。

　　體系歸納:SE980傳感器探頭非觸摸收集轉軸的振動位移量，經過電信號傳送至SE110軸振動監測儀，由監測儀完結數據處理、測量值顯現、報警提示等操作。

　　2、肯定振動測量

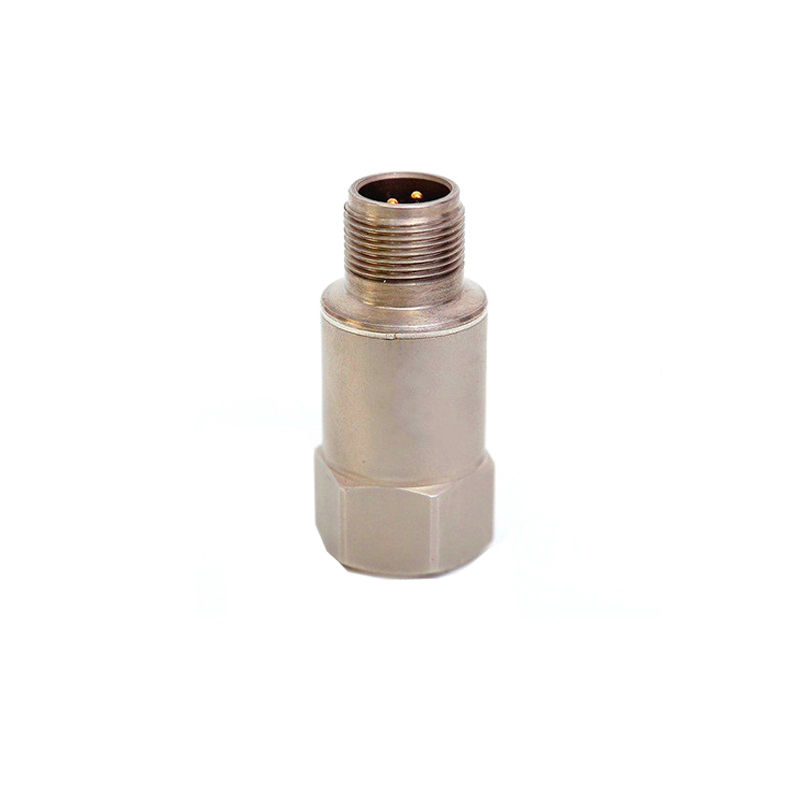

　　肯定振動測量是指機器殼體相關于空間一固定點(大地)的快速運動。首要用來評價裝有滾動軸承的機器，在這種機器里，軸的振動可較多的傳遞到軸承殼上，因而可用SE100軸承振動監測儀配SE930振動傳感器來測量軸承的振動，一般選用的是振動速度的有效值(振動烈度)，也可將速度傳感器信號經過積分，轉化為振動位移量(振動起伏)。

　　體系歸納:振動傳感器與被測機器觸摸感應機器振動量的大小，經過電信號傳送至0軸承振動監測儀，由監測儀完結數據處理、測量值顯現、報警提示等操作。
